F-81837 15x36x24mm Druckmaschinenlager

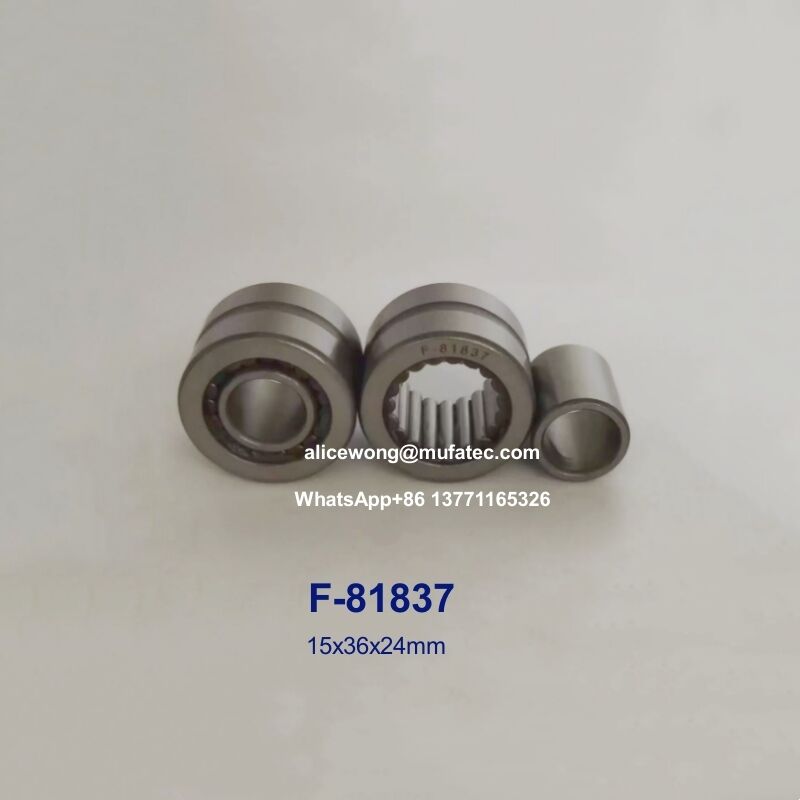

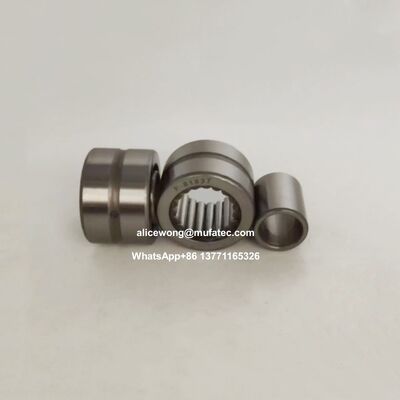

Fotos von F-81837:

Produktbeschreibung

Das F-81837 ist ein Hochleistungs-Vollkomplement-Nadellager ohne Innenring, mit kompakten Abmessungen von 15mm x 36mm x 24mm (Innendurchmesser x Außendurchmesser x Breite). Hergestellt aus hochwertigem GCr15 Chromstahl, ist dieses Lager mit einem käfiglosen (vollkomplementen) Design ausgestattet, das die Anzahl der Nadelrollen maximiert, um eine außergewöhnliche radiale Tragfähigkeit bei minimalem Querschnitt zu erzielen. Das Fehlen eines Innenrings ermöglicht die direkte Montage des Lagers auf einer gehärteten und geschliffenen Welle, wodurch die Welle effektiv als Laufbahn genutzt wird. Diese Konfiguration reduziert die Montagegröße, das Gewicht und die Anzahl der Komponenten und verbessert gleichzeitig die Wellensteifigkeit und Konzentrizität.

Speziell optimiert für Druckmaschinen, bietet dieses offene Lager eine reibungsarme, leichtgängige Drehung, hohe Verschleißfestigkeit und zuverlässige Leistung im Dauerbetrieb. Erhältlich in den Präzisionsklassen P0, P6 und P5, gewährleistet es stabile Genauigkeit, geringe Vibrationen und eine verlängerte Lebensdauer, was es zu einer idealen Wahl für anspruchsvolle Druck- und Weiterverarbeitungsanlagen macht.

Technische Spezifikationen

Hauptmerkmale & Vorteile

• Vollkomplement-Design (Ohne Käfig) – Enthält die maximal mögliche Anzahl von Nadelrollen, was die radiale Tragfähigkeit im Vergleich zu Käfiglagern gleicher Größe erheblich erhöht.

• Kein Innenring – Montage direkt auf einer gehärteten Welle, reduziert die Montagekomplexität, spart Platz und verbessert die Wellensteifigkeit und Rundlaufgenauigkeit.

• Kompakt & Leicht – Die Abmessungen von 15x36x24mm bieten eine hohe Tragfähigkeit in einem kleinen Gehäuse, ideal für platzbeschränkte Unterbaugruppen von Druckmaschinen.

• Hochwertiges Material – Hergestellt aus GCr15 Chromstahl für ausgezeichnete Härte, Verschleißfestigkeit und Ermüdungslebensdauer im kontinuierlichen Hochgeschwindigkeitsbetrieb.

• Präzisionsoptionen – Wählen Sie zwischen P0 (Standard), P6 oder P5 Präzision, um Ihre spezifischen Anforderungen an Geschwindigkeit, Geräuschpegel und Ausrichtung zu erfüllen.

• Geringe Reibung & Stabile Drehung – Die Vollkomplement-Rollen und die präzise Geometrie minimieren die innere Reibung und gewährleisten einen reibungslosen, leisen Betrieb auch bei hohen Drehzahlen.

Anwendungen

• Druckmaschinen (Hauptanwendung – Walzen, Zylinder und Zuführsysteme)

• Weiterverarbeitungs- und Papierverarbeitungsanlagen

• Textilmaschinen und Verpackungsmaschinen

• Allgemeine Industriegetriebe und Kraftübertragungseinheiten

• Jede Anwendung, die eine hohe radiale Tragfähigkeit mit einem kompakten, direkt auf der Welle montierbaren Lagerdesign erfordert
